인라인 압력 트랜스미터에 적합한 압력 범위를 선택하는 것은 매우 중요하며,인라인 압력 트랜스미터, 저는 이 선택이 잘못되면 어떻게 온갖 문제가 발생할 수 있는지 직접 보았습니다. 이 블로그에서는 귀하의 특정 요구 사항에 가장 적합한 결정을 내리는 방법에 대한 몇 가지 팁을 공유하겠습니다.
기본 사항 이해
먼저 인라인 압력 트랜스미터의 기능에 대해 이야기해 보겠습니다. 파이프라인이나 시스템의 유체나 가스의 압력을 측정하고 해당 측정값을 전기 신호로 변환하는 장치입니다. 이 신호는 모니터링, 제어 및 자동화 목적으로 사용될 수 있습니다.
압력 범위는 트랜스미터가 정확하게 측정할 수 있는 압력의 범위입니다. 예를 들어, 0~100psi 범위의 트랜스미터는 0psi~100psi의 압력을 측정할 수 있습니다. 압력이 이 범위를 벗어나면 측정 정확도가 떨어지며 경우에 따라 트랜스미터가 손상될 수도 있습니다.
압력 범위를 선택할 때 고려해야 할 요소
1. 사용압력
가장 확실한 요인은 시스템의 정상 작동 압력입니다. 정상 작동 중에 유체나 가스의 일반적인 압력을 알아야 합니다. 예를 들어, 일반적으로 약 30~60psi에서 작동하는 급수 시스템을 사용하는 경우 이를 포괄하는 범위의 트랜스미터가 필요할 것입니다. 하지만 단순히 작동 압력에 범위를 맞추는 것만큼 간단하지는 않습니다.
또한 압력의 변동도 고려해야 합니다. 펌프 시작 및 중지, 밸브 작동, 유속 변화 등 다양한 요인으로 인해 시스템에서 일시적인 압력 상승이나 압력 강하가 발생할 수 있습니다. 이러한 변동은 심각할 수 있으므로 범위를 벗어나지 않고 이를 수용할 수 있는 범위를 선택해야 합니다. 경험상 좋은 법칙은 정상 작동 압력이 전체 범위의 약 50 - 70%인 범위를 선택하는 것입니다. 따라서 작동 압력이 30~60psi인 시스템의 경우 0~100psi 범위의 트랜스미터를 선택하는 것이 좋습니다.
2. 과압 및 서지 보호
과압은 시스템의 압력이 정상 작동 범위를 초과하는 경우입니다. 이는 장비 고장, 막힘 또는 기타 예상치 못한 사건으로 인해 발생할 수 있습니다. 서지 보호는 트랜스미터가 파손되지 않고 갑작스러운 압력 증가를 처리할 수 있도록 보장하는 것입니다.
압력 범위를 선택할 때 시스템이 경험할 수 있는 최대 과압을 고려해야 합니다. 트랜스미터에는 이 값보다 높은 과압 등급이 내장되어 있어야 합니다. 예를 들어, 시스템에서 잠재적으로 최대 150psi의 압력 서지를 경험할 수 있다면 최소한 이 정도의 과압을 처리할 수 있는 트랜스미터가 필요할 것입니다. 우리의 일부인라인 압력 트랜스미터탁월한 과압 보호 기능이 제공되어 마음의 평화를 얻을 수 있습니다.
3. 정확도 요구사항
압력 트랜스미터의 정확도는 압력 범위의 영향을 받습니다. 일반적으로 측정된 압력이 트랜스미터의 전체 범위에 가까울수록 측정이 더 정확해집니다. 고정밀 측정이 필요한 경우 예상 압력과 거의 일치하는 범위를 선택해야 합니다.
예를 들어, 일반적으로 약 20psi인 압력을 측정하는 경우 0~30psi 범위의 트랜스미터가 0~100psi 범위의 트랜스미터보다 더 정확한 판독값을 제공합니다. 그러나 압력 변동을 수용할 필요성과 균형을 맞춰야 합니다. 약간의 저글링 행위이지만 올바른 지식이 있으면 최적의 지점을 찾을 수 있습니다.
4. 적용 및 환경
트랜스미터가 사용되는 애플리케이션과 환경도 압력 범위를 선택하는 데 중요한 역할을 합니다. 응용 분야마다 압력 요구 사항이 다릅니다. 예를 들어, 화학 공정 공장에서는 특정 공정에 따라 압력이 크게 달라질 수 있습니다. 일부 공정에는 매우 높은 압력이 필요할 수 있는 반면 다른 공정에는 상대적으로 낮은 압력에서 작동할 수 있습니다.
환경도 압력 범위 선택에 영향을 미칠 수 있습니다. 극한의 온도, 진동 또는 부식성 물질이 있는 열악한 환경에서 송신기를 사용하려면 이러한 조건을 견딜 수 있는 송신기를 선택해야 합니다. 우리의소형 확산 실리콘 압력 센서공간이 제한되어 있고 환경이 까다로운 응용 분야에 적합한 옵션이며, 다양한 요구 사항에 맞게 다양한 압력 범위로 제공됩니다.
5. 향후 확장 및 변화
미래에 대해 생각하는 것도 중요합니다. 시간이 지남에 따라 시스템이 변경될 수 있으며 압력을 높이거나 낮춰야 할 수도 있습니다. 압력 범위를 선택할 때 확장을 위한 여유 공간을 남겨두는 것이 좋습니다. 향후 시스템의 압력이 증가할 가능성이 있다고 생각되면 현재 필요한 것보다 범위가 약간 더 높은 트랜스미터를 선택하십시오. 이렇게 하면 시스템이 변경될 때 송신기를 교체할 필요가 없습니다.
다양한 유형의 압력 트랜스미터 비교

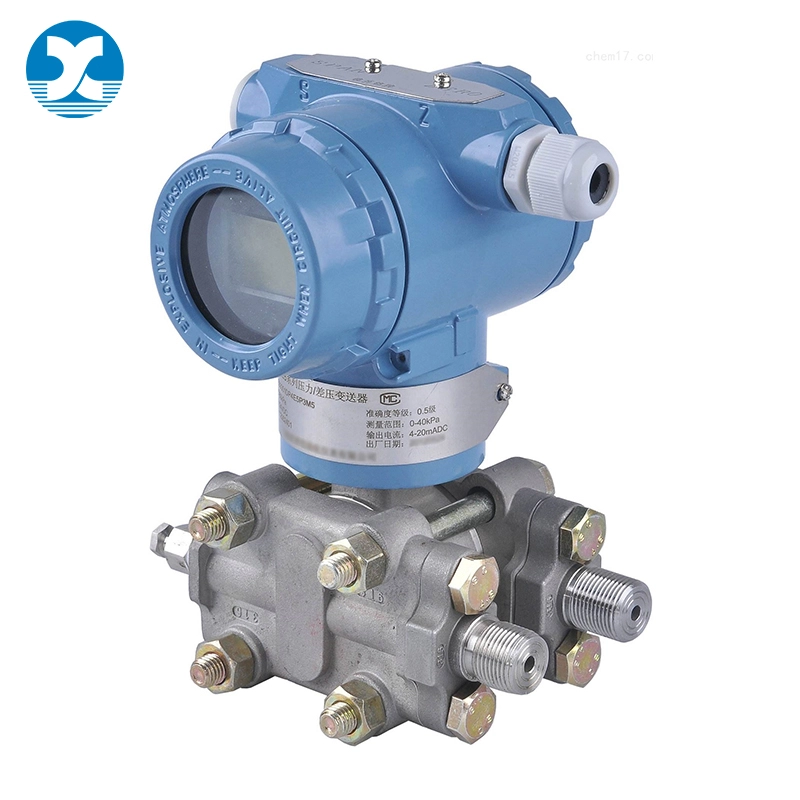

우리는 또한 제공합니다동일 평면 압력 트랜스미터고유한 장점이 있습니다. 컴팩트한 디자인과 쉬운 설치로 유명합니다. 이 트랜스미터는 공간이 제한되어 있고 빠른 설치가 필요한 응용 분야에 적합합니다. 압력 범위 선택에도 동일한 원칙이 적용됩니다. 작동 압력, 과압, 정확도 요구 사항, 애플리케이션 및 향후 변경 사항을 고려해야 합니다.
올바른 선택
요약하면, 인라인 압력 트랜스미터에 적합한 압력 범위를 선택하려면 여러 요소를 신중하게 고려해야 합니다. 변동을 포함하여 시스템의 작동 압력을 이해하고 정상 작동 압력과 잠재적인 과압을 모두 수용할 수 있는 범위를 선택해야 합니다. 또한 정확도 요구 사항, 애플리케이션 및 환경, 향후 시스템 변경 사항에 대해서도 생각해야 합니다.
공급업체로서 우리는 귀하가 최선의 결정을 내릴 수 있도록 도와드립니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 보다 자세한 정보와 지침을 제공할 수 있습니다. 귀하에게 적합한 압력 범위가 무엇인지 여전히 확신할 수 없다면 주저하지 말고 당사에 문의하십시오. 우리는 귀하와 협력하여 귀하의 시스템을 분석하고 가장 적합한 인라인 압력 트랜스미터를 추천해 드릴 수 있습니다.
인라인 압력 트랜스미터 구매에 관심이 있거나 압력 범위 선택에 대해 질문이 있는 경우 언제든지 당사에 문의하여 자세한 논의를 받으십시오. 우리는 고품질의 제품과 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- 압력 측정 핸드북: 압력 센서 및 트랜스미터 선택 및 사용 가이드
- Bela Liptak의 산업용 계측 및 제어 시스템
